飲用水水表的結構圖和使用安全規則

作者：寧波市江北水表廠　發布時間：2018-05-23

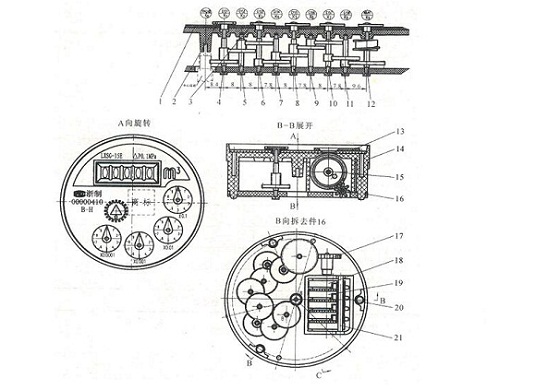

　　飲用水水表構造圖：

飲用水水表

　　1-標度盤；2-圓指針；3-(紅色)；4～11-齒輪；12-蝸桿齒輪；13-標牌；14-上夾板

　　15-字輪軸；16-F夾板；1-十牙輪；18-頭位字輪；19-中間字輪；20-四八牙輪；21-牙輪軸

飲用水水表

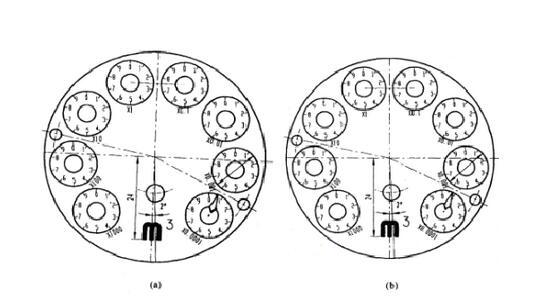

　　水表標度盤讀數

　　檢定分格值、檢定用水量、檢定所需時間三者互為聯系、互相牽制，在水表的檢定分格值設計、檢定用水量的確定及水表檢定裝置的量器量限設計時都需考慮。

飲用水水表

　　飲用水水表的安全規則：

　　1、水表上所有接觸水的零部件和防護材料應采用無毒、無污染、無生物活性的材料制造；

　　2、采用灰鑄鐵和球墨鑄鐵生產的表殼內表面應加防護材料；

　　3、水表應保證在最大允許工作壓力下安全工作；

　　4、制造水表的材料應有足夠的強度和耐用度，以滿足水表的使用要求。承壓件允許采用與下列相同或更好的材料。
